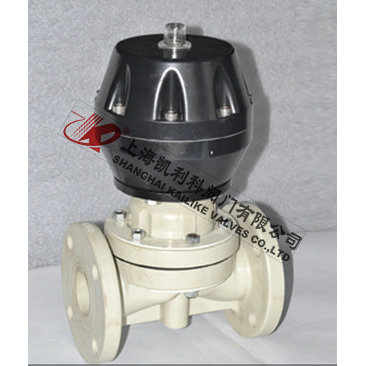

產品名稱：	PVC氣動隔膜閥、PVC氣動塑料隔膜閥	產品型號：	G641F-6S
公稱通徑：	DN15～DN300	結構形式：	直通
公稱壓力：	0.6MPa～1.0MPa～1.6MPa	連接方式：	法蘭、承插焊、雙由令
適用溫度：	-29ºC～+140ºC	驅動方式：	氣動
閥體材質：	PVC、UPCV、CPCV、PVDF、ABS、RPP	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油品、液體	生產廠家：	上海凱利科閥門有限公司

產品說明

G641F-6S型PVC氣動隔膜閥、PVC氣動塑料隔膜閥適用于腐蝕介質的輸送及截流、流量的調節，根據材質不同使用溫度-14℃～100℃、-40℃～140℃。過流部件C采用RPP或PVDF注塑件組裝而成，耐腐蝕性能優良，操作方便，體量輕，能代替不銹鋼閥門。密封件膜片采用F46或PFA制造，耐折次數≥1200次，耐腐蝕性能與F4相當。

結構特點

1、適用于腐蝕介質的輸送及截流、流量的調節，根據材質不同使用溫度-14℃～140℃。
2、過流部件采用RPP或PVDF注塑件組裝而成，耐腐蝕性能優良。
3、密封件膜片采用F46或PFA制成，耐折次數≥12000次，耐腐蝕性能與F4相當。
4、采用了螺桿升降結構，啟閉力矩大，平穩性好。

技術參數

氣缸材質	聚酰胺PA、鋁合金
氣動附件	限位開關、電磁閥、過濾減壓閥 定位器比例調節式
氣源壓力	4－6bar
公稱通徑	DN15-300mm
公稱壓力	EPDM膜片：10bar  PTFE膜片：6bar
適用溫度	-30~+60℃
連接方式	雙由令、法蘭
閥體材質	PVC、PP、PPH、PVDF
閥座襯里	橡膠、襯氟
膜片材質	EPDM、PTFE、NBR
適用介質	空氣、水、油等

性能范圍

口徑	工作溫度（℃）						質量（㎏）
mm	RPP	PVC	ASB	UPVC	PVDF	CPVC	RPP	PVC	ASB	UPVC	PVDF	CPVC
DN15	100	0.6	90	0.6	120	0.6	0.8	0.8	0.8	0.8	1.2	0.8
DN20	100	0.6	90	0.6	120	0.6	0.9	0.9	0.9	0.9	1.6	0.9
DN25	100	0.6	90	0.6	120	0.6	1.0	1.0	1.0	1.0	1.8	1.0
DN32	100	0.6	90	0.6	120	0.6	0.3	0.3	0.3	0.3	2.4	0.3
DN40	100	0.6	90	0.6	120	0.6	0.8	0.8	1.8	1.8	3	0.8
DN50	100	0.6	90	0.6	120	0.6	2.5	2.5	2.6	2.6	3.9	2.5
DN65	100	0.6	90	0.6	120	0.6	5	5	5.1	5.1	7.8	5
DN80	100	0.6	90	0.6	120	0.6	6.1	6.1	6.2	6.2	8.9	6.1
DN100	100	0.6	90	0.6	120	0.6	9.7	9.7	9.9	9.9	15	9.7
DN125	100	0.4	90	0.4	120	0.4	13.5	13.5	13.8	13.8	21	13.5
DN150	100	0.4	90	0.4	120	0.4	25	25	25.5	25.5	37	25
DN200	100	0.4	90	0.4	120	0.4	36.5	36.5	37.2	37.2	56	36.5

外形結構圖



主要外形尺寸

通徑	D1	尺寸
		D				L				T	H1	n				¢
		D (HG)	JIS	DIN	ANSI	L(HG)	JIS	DIN	ANSI			n(HG)	JIS	DIN	ANSI	¢(HG)	JIS	DIN	ANSI
15	95	65	70	65	60	125	110	130	110	14	125	4	4	4	4	14	15	14	16
20	105	75	75	75	70	135	120	150	120	16	130	4	4	4	4	14	15	14	16
25	115	85	90	85	80	145	130	160	130	16	145	4	4	4	4	14	19	14	16
32	135	100				160				16	180	4	4	4	4	18
40	145	110	105	110	100	180	180	200	180	16	220	4	4	4	4	18	19	18	16
50	160	125	120	125	120	210	210	230	210	18	250	4	4	4	4	18	19	18	19
65	180	145	140	145	140	250	250	290	250	22	280	4	4	4	4	18	19	18	19
80	195	160	150	160	152	300	280	310	280	25	340	4	8	4	4	18	19	18	19
100	215	180	175	180	190	350	340	350	340	25	370	8	8	8	8	18	19	18	19
125	245	210	210	210	216	400	410	400	410	30	420	8	8	8	8	18	23	18	22
150	280	240	240	240	240	460	480	480	480	30	480	8	8	8	8	23	23	23	22
200	335	295	290	295	298	570	570	570	570	35	625	8	12	8	8	23	23	23	22
250	390	395	400	395	362	680	680	680	680	38	726	12	12	12	12	23	23	23	25

外形結構圖



主要外形尺寸

口徑	M	D	L	執行器
DN15	43	20	196	55
DN20	53	25	221	55
DN25	60	32	234	85
DN32	74	40	253	85
DN40	83	50	284	85
DN50	103	63	321	105

聲明：【PVC氣動隔膜閥,PVC氣動塑料隔膜閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的PVC氣動隔膜閥,PVC氣動塑料隔膜閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
