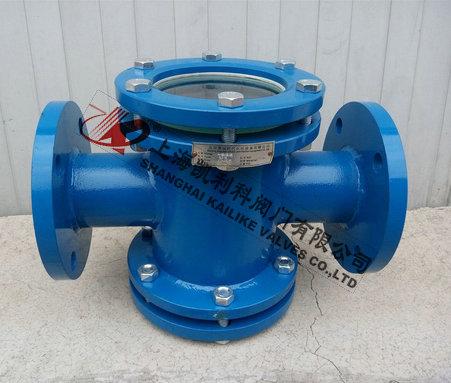

產品名稱：	襯四氟視鏡	產品型號：	HGS07
公稱通徑：	DN25～DN150	結構形式：	直通、三通
工作壓力：	0.6MPa～1.0MPa～1.6MPa	連接方式：	法蘭
適用溫度：	-0ºC～+180ºC	功能作用：	觀察管道中的流體
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油品、蒸汽、液體、氣體等	生產廠家：	上海凱利科閥門有限公司

產品說明

HGS07襯四氟視鏡是工業管道裝置上主要附件之一，在石油、化工、醫藥、食品等工業生產裝置的管道中，視鏡能隨時觀察管道中液體、氣體、蒸汽等介質流動及反應情況，起到監視生產、避免生產過程中事故發生的作用。

結構特點

HGS07襯四氟視鏡具有超高的耐腐蝕性，并且加工容易，外表美觀，同時視鏡采用鋼化硼硅玻璃，聚乙烯四氟墊片，使視鏡適用于大部分惡劣的工作環境中，并且使用壽命較長。是工業管道裝置上主要附件之一，在石油、化工、醫藥、食品等工業生產裝置的管道中，視鏡能隨時觀察管道中液體、氣體、蒸汽等介質流動及反應情況，起到監視生產、避免生產過程中事故發生的作用。襯四氟視鏡由于結構緊湊，它安裝簡單，使用方便，非常容易清洗與維修，是目前最常用的一種視鏡。

技術參數

殼體材質	碳鋼WCB、不銹鋼304、321、316、316L
視窗材料	鋼化硼硅玻璃	石英玻璃
工作溫度（℃）	0℃~180℃	0℃~180℃
公稱壓力（MPa）	＜0.6	0.6 MPa ~2.5 MPa
襯里材質	聚全氟乙烯FEP (F46)、聚四氯乙烯 PTFE(F4)
連接形式	螺紋連接、法蘭連接
允許急變溫度（℃）	＜60

外形結構圖



主要外形尺寸

G	DN	25公斤				6公斤
		外形尺寸		玻璃板		外形尺寸		玻璃板
		H	L	直徑	厚度	H	L	直徑	厚度
1	25	200	181	65	10	200	189	65	10
1-1/4	32	260	226	95	15	260	234	95	15
1-1/2	40	260	226	95	15	260	234	95	15
2	50	320	266	140	20	320	278	140	20
2-1/2	65	320	266	140	20	320	278	140	20
3	80	360	300	165	20	360	308	165	20
4	100	360	300	165	20	360	308	165	20
5	125	440	356	165	20	440	364	165	20
6	150	440	356	165	20	440	364	165	20

聲明：【HGS07襯四氟視鏡】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的HGS07襯四氟視鏡產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
